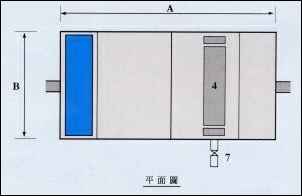

平面圖
立體圖| 型號 | 處理水量CMD | A(長) 外觀尺寸（mm） | B(寬) 外觀尺寸（mm） | C(高) 外觀尺寸（mm） |
|---|---|---|---|---|
| TL-5 | 5 | 600 | 300 | 400 |
| TL-10 | 10 | 800 | 400 | 450 |
| TL-20 | 20 | 1100 | 550 | 450 |
| TL-30 | 20 | 1300 | 650 | 500 |
| 編號 | 機械名稱 | 材質 |
|---|---|---|
| 1 | 進水口 | 全部採用不鏽鋼焊製 |
| 2 | 攔污籃 | 全部採用不鏽鋼焊製 |
| 3 | 整流板 | 全部採用不鏽鋼焊製 |
| 4 | 浮動式自動集油器 | 全部採用不鏽鋼焊製 |
| 5 | 出水口 | 全部採用不鏽鋼焊製 |
| 6 | 蓋板 | 全部採用不鏽鋼焊製 |
| 7 | 排油口 | 全部採用不鏽鋼焊製 |
| 8 | 本體 | 全部採用不鏽鋼焊製 |
